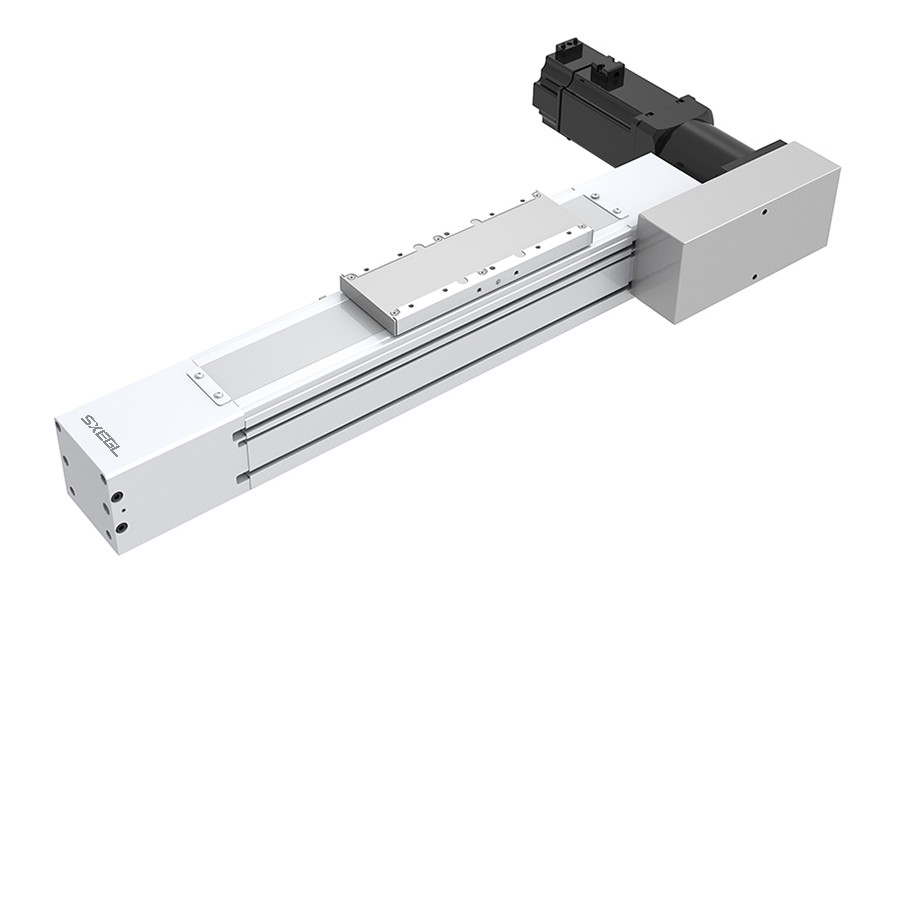

Name: মডুলার মাল্টি অক্ষ রক্ষণাবেক্ষণ মুক্ত সিঙ্ক্রোন বেল্ট স্লাইড টেবিল ধুলো প্রতিরোধী
Brand: SXEGL Intelligent Technology Co., Ltd.
SKU: এমকে 65
Price: 2,800.00 USD
Availability: InStock

বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন

বৈশিষ্ট্য

বিশেষ উল্লেখ

পুনরাবৃত্তিযোগ্য পজিশনিং নির্ভুলতা ((মিমি): ±0.1

রেটেড থ্রাস্ট (এন): 220

বেল্টের প্রস্থ (মিমি): 32

উচ্চ অনমনীয়তা লিনিয়ার স্লাইড (মিমি): W15XH12.5

মৌলিক তথ্য

উৎপত্তি স্থল: চীন

পরিচিতিমুলক নাম: SXEGL

সাক্ষ্যদান: CE/EPA/FCC/ISO/ROSH

মডেল নম্বার: এমকে 65

প্রদান

Packaging Details: Carton with foam

ডেলিভারি সময়: 7-14

পরিশোধের শর্ত: এল/সি, ডি/এ, ডি/পি, টি/টি, মানিগ্রাম, ওয়েস্টার্ন ইউনিয়ন

Supply Ability: Worldwide delivery

গ্যালারী

মডুলার মাল্টি অক্ষ রক্ষণাবেক্ষণ মুক্ত সিঙ্ক্রোন বেল্ট স্লাইড টেবিল ধুলো প্রতিরোধী

পণ্যের বর্ণনা

SEXGL লিনিয়ার স্লাইড উচ্চ নির্ভুলতা অটোমেশন সিস্টেমে অভূতপূর্ব নির্ভুলতা এবং স্থায়িত্ব প্রদান করে,বিশ্বব্যাপী নেতৃবৃন্দের দ্বারা বিশ্বস্ত যেমন বিওয়াইডি (ইভি পাওয়ার ট্রেন সমাবেশ) এবং বিওই (এলসিডি প্যানেল কাটার রোবট) উত্তর আমেরিকার সর্বত্র, ইউরোপ, দক্ষিণ-পূর্ব এশিয়া, এবং দক্ষিণ কোরিয়া.সিএনসি যন্ত্রপাতি, নির্ভুলতা, দক্ষতা, এবং স্থিতিশীলতা চাবিকাঠি হয়.সমস্ত সিএনসি সরঞ্জামগুলির জন্য নির্ভরযোগ্য রৈখিক সমাধানের জন্য সুনির্দিষ্ট অবস্থান এবং দক্ষ গতি সক্ষম করুন, গুণমান এবং উৎপাদনশীলতা বৃদ্ধি।

1মডুলার ইন্টিগ্রেশন ডিজাইন
এক্সওয়াই / এক্সওয়াইজেড মাল্টি-অক্ষ লিঙ্কিং সমর্থন করে, ক্যান্টিলিভার বা গ্যান্ট্রি কাঠামোর দ্রুত নির্মাণকে সক্ষম করে। ডেল্টা এবং প্যানাসনিকের মতো প্রধান সেরভো মোটরগুলির সাথে সামঞ্জস্যপূর্ণ। অনুভূমিক, উল্লম্ব,এবং বিপরীত মাউন্ট অপশন বিভিন্ন সরঞ্জাম বিন্যাস স্যুইচ করার জন্য, ইন্টিগ্রেশন খরচ কমানো।

2. রক্ষণাবেক্ষণ মুক্ত ধুলো-প্রমাণ সিস্টেম
একটি স্টেইনলেস স্টীল বেল্ট ধুলো-প্রমাণ ডিভাইস এবং সিল সুরক্ষা কাঠামো দিয়ে সজ্জিত, ধূলিকণা পরিবেশে স্থিতিশীল অপারেশন নিশ্চিত করে একটি রক্ষণাবেক্ষণ ব্যবধান 20,000 ঘন্টা পর্যন্ত প্রসারিত।বৈশিষ্ট্য স্ব-লুব্রিকেটিং গাইড রেল এবং রক্ষণাবেক্ষণ মুক্ত সিঙ্ক্রোনিক বেল্ট (PU উপাদান যা সেবা জীবন > 20),000 ঘন্টা), দৈনিক তৈলাক্তকরণের প্রয়োজনীয়তা দূর করে এবং 70% দ্বারা রক্ষণাবেক্ষণ খরচ হ্রাস করে।

3. হালকা ও উচ্চ লোড ভারসাম্য
প্রধান শরীর অ্যালুমিনিয়াম খাদ দিয়ে নির্মিত হয়, যা ঢালাই লোহা কাঠামোর তুলনায় 60% দ্বারা ওজন হ্রাস করে। এটি 60kg এর গতিশীল লোড সমর্থন করে (প্রতিরোধী মডেল),হালকা লোডের জন্য উচ্চ গতির অপারেশন এবং ভারী লোডের জন্য সুনির্দিষ্ট অবস্থান নির্ধারণের দ্বৈত প্রয়োজনীয়তা পূরণ করে.

※ বেসিক স্পেসিফিকেশন MK65
স্পেসিফিকেশন	মোটর স্পিড ((rpm/min)			3:1	5:1	7:1	10:1
	সর্বাধিক গতি ((মিমি/সেকেন্ড) *১			1833	1100	785	550
	সর্বাধিক লোড ((কেজি)		অনুভূমিক	30	45	55	60
			উল্লম্ব*2	9	15	16	17
	পুনরাবৃত্তিযোগ্য পজিশনিং নির্ভুলতা ((মিমি)			±0.1
	নামমাত্র থ্রাস্ট ((N)			220
	স্ট্যান্ডার্ড স্ট্রোক ((মিমি) *3			১০০-৬০০০ মিমি/১০০ মিমি ব্যবধান
উপাদান	এসি সার্ভো মোটরের ক্ষমতা ((W)			400
	বেল্টের প্রস্থ ((মিমি)			32
	উচ্চ অনমনীয়তা লিনিয়ার স্লাইড ((মিমি)			W15XH12.5
	উৎপত্তি সেন্সর	প্লাগ		PM-T45 ((NPN)

এবি



এককঃ মিমি এককঃ মিমি এককঃ মিমি
অনুভূমিক ইনস্টলেশন		এ	বি	সি	পাশ ইনস্টলেশন		এ	বি	সি	উল্লম্ব ইনস্টলেশন		এ	সি
3:1	১০ কেজি	950	250	42	3:1	১০ কেজি	42	250	950	3:1	৩ কেজি	900	900
	২০ কেজি	420	105	18		২০ কেজি	19	110	450		৬ কেজি	450	450
	৩০ কেজি	250	55	10		৩০ কেজি	10	60	260		৯ কেজি	300	300
5:1	২৫ কেজি	950	140	24	5:1	২৫ কেজি	25	140	950	5:1	৫ কেজি	900	900
	৩৫ কেজি	625	90	15		৩৫ কেজি	15	90	600		১০ কেজি	450	450
	৪৫ কেজি	450	55	10		৪৫ কেজি	10	60	450		১৫ কেজি	300	300
7:1	২৮ কেজি	1300	145	25	7:1	২৮ কেজি	25	145	1300	7:1	৬ কেজি	900	900
	৪০ কেজি	850	90	15		৪০ কেজি	15	90	850		১২ কেজি	450	450
	৫৫ কেজি	550	50	10		৫৫ কেজি	10	60	850		১৬ কেজি	300	300
10:1	৩০ কেজি	1850	145	25	10:1	৩০ কেজি	25	140	1950	10:1	৬ কেজি	900	900
	৪৫ কেজি	1250	90	15		৪৫ কেজি	15	90	1150		১৩ কেজি	450	450
	৬০ কেজি	800	50	10		৬০ কেজি	10	60	800		১৭ কেজি	330	300

মডুলার মাল্টি অক্ষ রক্ষণাবেক্ষণ মুক্ত সিঙ্ক্রোন বেল্ট স্লাইড টেবিল ধুলো প্রতিরোধী 7

মোটর ঠিক উপরে ভাঁজ করে

স্ট্রোক	100	200	300	400	500	600	700	800	900	1000	1100	1200
এল	509	609	709	809	909	1009	1109	1209	1309	1409	1509	1609
কেজি	7.87	8.43	8.99	9.55	10.11	10.67	11.23	11.79	12.35	12.91	13.47	14.03

স্ট্রোক	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
এল	1709	1809	1909	2009	2109	2209	2309	2409	2509	2609	2709	2809	2909
কেজি	14.59	15.15	15.71	16.27	16.83	17.39	17.95	18.51	19.07	19.63	20.19	20.75	21.31

স্ট্রোক	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700
এল	3009	3109	3209	3309	3409	3509	3609	3709	3809	3909	4009	4109
কেজি	21.87	22.43	22.99	23.55	24.11	24.67	25.23	25.79	26.35	26.91	27.47	28.03

স্ট্রোক	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
এল	4209	4309	4409	4509	4609	4709	4809	4909	5009	5109	5209	5309	5409
কেজি	28.59	29.15	29.71	30.27	30.83	31.39	31.95	32.51	33.07	33.63	34.19	34.75	35.31

মডুলার মাল্টি অক্ষ রক্ষণাবেক্ষণ মুক্ত সিঙ্ক্রোন বেল্ট স্লাইড টেবিল ধুলো প্রতিরোধী 8

মোটর ফোল্ডিং বাকি

স্ট্রোক	100	200	300	400	500	600	700	800	900	1000	1100	1200
এল	509	609	709	809	909	1009	1109	1209	1309	1409	1509	1609
কেজি	7.87	8.43	8.99	9.55	10.11	10.67	11.23	11.79	12.35	12.91	13.47	14.03

স্ট্রোক	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
এল	1709	1809	1909	2009	2109	2209	2309	2409	2509	2609	2709	2809	2909
কেজি	14.59	15.15	15.71	16.27	16.83	17.39	17.95	18.51	19.07	19.63	20.19	20.75	21.31

স্ট্রোক	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700
এল	3009	3109	3209	3309	3409	3509	3609	3709	3809	3909	4009	4109
কেজি	21.87	22.43	22.99	23.55	24.11	24.67	25.23	25.79	26.35	26.91	27.47	28.03

স্ট্রোক	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900
এল	4209	4309	4409	4509	4609	4709	4809	4909	5009	5109	5209	5309	5409
কেজি	28.59	29.15	29.71	30.27	30.83	31.39	31.95	32.51	33.07	33.63	34.19	34.75	35.31

মোটর ভাঁজ বাম

স্ট্রোক	100	200	300	400	500	600	700	800	900	1000	1100	1200
এল	589	689	789	889	989	1089	1189	1289	1389	1489	1589	1689
কেজি	7.87	8.43	8.99	9.55	10.11	10.67	11.23	11.79	12.35	12.91	13.47	14.03
স্ট্রোক	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
এল	1789	1889	1989	2089	2189	2289	2389	2489	2589	2689	2789	2889	2989
কেজি	14.59	15.15	15.71	16.27	16.83	17.39	17.95	18.51	19.07	19.63	20.19	20.75	21.31
স্ট্রোক	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700
এল	3089	3189	3289	3389	3489	2589	3689	3789	3889	3989	4089	4189
কেজি	21.87	22.43	22.99	23.55	24.11	24.67	25.23	25.79	26.35	26.91	27.47	28.03
স্ট্রোক	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
এল	4289	4389	4489	4589	4689	4789	4889	4989	5089	5189	5289	5389	5489
কেজি	28.59	29.15	29.71	30.27	30.83	31.39	31.95	32.51	33.07	33.63	34.19	34.75	35.31

মডুলার মাল্টি অক্ষ রক্ষণাবেক্ষণ মুক্ত সিঙ্ক্রোন বেল্ট স্লাইড টেবিল ধুলো প্রতিরোধী 10

মোটর ডান দিকে ভাঁজ

স্ট্রোক	100	200	300		400	500	600	700	800	900	1000	1100	1200
এল	589	689	789		889	989	1089	1189	1289	1389	1489	1589	1689
কেজি	7.87	8.43	8.99		9.55	10.11	10.67	11.23	11.79	12.35	12.91	13.47	14.03
স্ট্রোক	2600	2700	2800		2900	3000	3100	3200	3300	3400	3500	3600	3700
এল	3089	3189	3289		3389	3489	2589	3689	3789	3889	3989	4089	4189
কেজি	21.87	22.43	22.99		23.55	24.11	24.67	25.23	25.79	26.35	26.91	27.47	28.03
স্ট্রোক	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
এল	1789	1889	1989	2089	2189	2289	2389	2489	2589	2689	2789	2889	2989
কেজি	14.59	15.15	15.71	16.27	16.83	17.39	17.95	18.51	19.07	19.63	20.19	20.75	21.31
স্ট্রোক	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
এল	4289	4389	4489	4589	4689	4789	4889	4989	5089	5189	5289	5389	5489
কেজি	28.59	29.15	29.71	30.27	30.83	31.39	31.95	32.51	33.07	33.63	34.19	34.75	35.31

মডুলার মাল্টি অক্ষ রক্ষণাবেক্ষণ মুক্ত সিঙ্ক্রোন বেল্ট স্লাইড টেবিল ধুলো প্রতিরোধী 11

মোটর ভাঁজ নিচে ছেড়ে

স্ট্রোক	100	200	300	400	500	600	700	800	900	1000	1100	1200
এল	509	609	709	809	909	1009	1109	1209	1309	1409	1509	1609
কেজি	7.87	8.43	8.99	9.55	10.11	10.67	11.23	11.79	12.35	12.91	13.47	14.03

স্ট্রোক	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
এল	1709	1809	1909	2009	2109	2209	2309	2409	2509	2609	2709	2809	2909
কেজি	14.59	15.15	15.71	16.27	16.83	17.39	17.95	18.51	19.07	19.63	20.19	20.75	21.31

স্ট্রোক	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700
এল	3009	3109	3209	3309	3409	3509	3609	3709	3809	3909	4009	4109
কেজি	21.87	22.43	22.99	23.55	24.11	24.67	25.23	25.79	26.35	26.91	27.47	28.03

স্ট্রোক	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
এল	4209	4309	4409	4509	4609	4709	4809	4909	5009	5109	5209	5309	5409
কেজি	28.59	29.15	29.71	30.27	30.83	31.39	31.95	32.51	33.07	33.63	34.19	34.75	35.31

মডুলার মাল্টি অক্ষ রক্ষণাবেক্ষণ মুক্ত সিঙ্ক্রোন বেল্ট স্লাইড টেবিল ধুলো প্রতিরোধী 12

মোটর ডান নিচে ভাঁজ

স্ট্রোক	100	200	300	400	500	600	700	800	900	1000	1100	1200
এল	509	609	709	809	909	1009	১১০ গ্রাম	1209	1309	1409	1509	1609
কেজি	7.87	8.43	8.99	9.55	10.11	10.67	11.23	11.79	12.35	12.91	13.47	14.03

স্ট্রোক	1300	1400	1500	1600	1700	1800	1900	2000	2100	2200	2300	2400	2500
এল	1709	1809	1909	2009	2109	2209	2309	2409	2500	2609	2709	2809	2909
কেজি	14.59	15.15	15.71	16.27	16.83	17.39	17.95	18.51	19.07	19.63	20.19	20.75	21.31

স্ট্রোক	2600	2700	2800	2900	3000	3100	3200	3300	3400	3500	3600	3700
এল	3009	3109	3209	3309	3409	3509	3609	3709	3809	3909	4009	4109
কেজি	21.87	22.43	22.99	23.55	24.11	24.67	25.23	25.79	26.35	26.91	27.47	28.03

স্ট্রোক	3800	3900	4000	4100	4200	4300	4400	4500	4600	4700	4800	4900	5000
এল	4209	4309	4409	4509	4609	4709	4809	4909	5009	5109	5209	5309	5409
কেজি	28.59	29.15	29.71	30.27	30.83	31.39	31.95	32.51	33.07	33.63	34.19	34.75	35.31

মডুলার মাল্টি অক্ষ রক্ষণাবেক্ষণ মুক্ত সিঙ্ক্রোন বেল্ট স্লাইড টেবিল ধুলো প্রতিরোধী 13
