বাড়ি /পণ্য/রৈখিক গাইড রেল/উচ্চ গতির দীর্ঘ স্ট্রোক সিঙ্ক্রোনস বেল্ট স্লাইড টেবিল সঠিক অবস্থান সঙ্গে

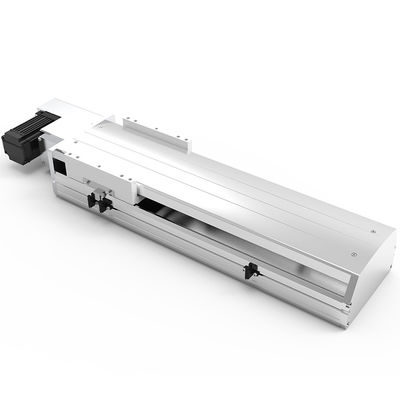

উচ্চ গতির দীর্ঘ স্ট্রোক সিঙ্ক্রোনস বেল্ট স্লাইড টেবিল সঠিক অবস্থান সঙ্গে

1
MOQ
2500-3600
মূল্য
উচ্চ গতির দীর্ঘ স্ট্রোক সিঙ্ক্রোনস বেল্ট স্লাইড টেবিল সঠিক অবস্থান সঙ্গে
বৈশিষ্ট্য গ্যালারী পণ্যের বর্ণনা উদ্ধৃতির জন্য আবেদন
বৈশিষ্ট্য
বিশেষ উল্লেখ
সর্বাধিক গতি (মিমি/গুলি): 2000
রেটেড থ্রাস্ট (এন): 100
স্ট্যান্ডার্ড স্ট্রোক (মিমি): 20-3050 মিমি/50 ব্যবধান
কোমরবন্ধনী প্রস্থ: 25
উচ্চ অনমনীয়তা লিনিয়ার স্লাইডার: W15 × H12.5
অরিজিন সেন্সর প্লাগ: পিএম-টি 45 (এনপিএন)
মৌলিক তথ্য
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: SXEGL
সাক্ষ্যদান: CE/ROSH/FCC/EPA/ISO
মডেল নম্বার: পিটিবি 14
প্রদান
প্যাকেজিং বিবরণ: ফোমযুক্ত কার্টন
ডেলিভারি সময়: 7-14
পরিশোধের শর্ত: L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন, মানিগ্রাম
যোগানের ক্ষমতা: বিশ্বব্যাপী ডেলিভারি
পণ্যের বর্ণনা

উচ্চ গতির লং স্ট্রোক সিঙ্ক্রোনিক বেল্ট স্লাইড টেবিল সঠিক অবস্থান সঙ্গে

SEXGL লিনিয়ার স্লাইড উচ্চ নির্ভুলতা অটোমেশন সিস্টেমে অভূতপূর্ব নির্ভুলতা এবং স্থায়িত্ব প্রদান করে,বিশ্বব্যাপী নেতৃবৃন্দের দ্বারা বিশ্বস্ত যেমন বিওয়াইডি (ইভি পাওয়ার ট্রেন সমাবেশ) এবং বিওই (এলসিডি প্যানেল কাটার রোবট) উত্তর আমেরিকার সর্বত্র, ইউরোপ, দক্ষিণ-পূর্ব এশিয়া, এবং দক্ষিণ কোরিয়া.সিএনসি যন্ত্রপাতি, নির্ভুলতা, দক্ষতা, এবং স্থিতিশীলতা চাবিকাঠি হয়.সমস্ত সিএনসি সরঞ্জামগুলির জন্য নির্ভরযোগ্য রৈখিক সমাধানের জন্য সুনির্দিষ্ট অবস্থান এবং দক্ষ গতি সক্ষম করুন, গুণমান এবং উৎপাদনশীলতা বৃদ্ধি।

মূল পারফরম্যান্স প্যারামিটার

1. হাই স্পিড অপারেশন: একটি উচ্চ-টেনশন সিঙ্ক্রোনস বেল্ট ব্যবহার করে যথার্থ গাইড রেলের সাথে মিলিত, সর্বোচ্চ গতি অর্জন করে৩ গুণ বেশিঐতিহ্যগত সীসা স্ক্রু মডিউলগুলির তুলনায়। উচ্চ গতির বাছাই এবং হ্যান্ডলিং দৃশ্যকল্পের জন্য আদর্শ।

2. লং স্ট্রোক ক্ষমতা: দীর্ঘ ভ্রমণের প্রয়োজনীয়তা মেটাতে বিশেষ স্ট্রোক মডিউলগুলি কাস্টমাইজ করতে সহায়তা করে।

3. সঠিক অবস্থান নির্ধারণ: ডেলিভারি±0.1 মিমি পুনরাবৃত্তি অবস্থান সঠিকতাউন্নত বেল্ট-দন্ত নকশা এবং সুনির্দিষ্ট গাইড রেল মেশিনিংয়ের মাধ্যমে।

4. রক্ষণাবেক্ষণ মুক্ত নকশা: বৈশিষ্ট্য স্ব-লুব্রিকেটিং গাইড রেল এবং একটি সিলযুক্ত প্রতিরক্ষামূলক কাঠামো, দৈনিক তৈলাক্তকরণের প্রয়োজন দূর করে এবং রক্ষণাবেক্ষণ খরচ হ্রাস করে।

উচ্চ গতির দীর্ঘ স্ট্রোক সিঙ্ক্রোনস বেল্ট স্লাইড টেবিল সঠিক অবস্থান সঙ্গে 0

※ মৌলিক স্পেসিফিকেশন

স্পেসিফিকেশন সীসা ((মিমি) 40
সর্বাধিক গতি ((মিমি/সেকেন্ড) 2000
সর্বোচ্চ ঘূর্ণন (কেজি) অনুভূমিক 25
উল্লম্ব -
নামমাত্র থ্রাস্ট (এন) 100
স্ট্যান্ডার্ড স্ট্রোক ((মিমি) 20-3050 মিমি / 50 ব্যবধান
উপাদান এসি সার্ভো মোটরের ক্ষমতা 200
বেল্টের প্রস্থ 25
উচ্চ অনমনীয়তা লিনিয়ার স্লাইডার ডব্লিউ১৫×এইচ১২।5
উৎস সেন্সর প্লাগ PM-T45 ((NPN)
(ইউনিট: মিমি)                                                           (ইউনিট: মিমি)
উচ্চ গতির দীর্ঘ স্ট্রোক সিঙ্ক্রোনস বেল্ট স্লাইড টেবিল সঠিক অবস্থান সঙ্গে 1
উচ্চ গতির দীর্ঘ স্ট্রোক সিঙ্ক্রোনস বেল্ট স্লাইড টেবিল সঠিক অবস্থান সঙ্গে 2
অনুভূমিক
ইনস্টলেশন		 এ বি সি
পাশ
ইনস্টলেশন		 এ বি সি
১০ কেজি 1794  688  538
১৫ কেজি 348  446  1170
২০ কেজি 858  324  253
১৮ কেজি 285  365  961
২৫ কেজি 670  251  197
২৫ কেজি 197  251  670

উচ্চ গতির দীর্ঘ স্ট্রোক সিঙ্ক্রোনস বেল্ট স্লাইড টেবিল সঠিক অবস্থান সঙ্গে 3

মোটর ফোল্ডিং বাকি


















স্ট্রোক 50  100  150  200  250  300  350  400  450  500  550  600  650  700  750
এল 408  458  508  558  608  658  708  758  808  858  908  958  1008  1058  1108
এ 200  50  100  150  200  50  100  150  200  50  100  150  200  50  100
এম 0  1  1  1  1  2  2  2  2  3  3  3  3  4  4
এন 4  6  6  6  6  8  8  8  8  10  10  10  10  12  12
কেজি 8.2  8.6  9  9.5  10  10.5  11  11.4  12  12.4  13  13.4  13.9  14.4  14.9
স্ট্রোক 800  850  900  950  1000  1050  1100  1150  1200  1250  1300  1350  1400  1450  1500
এল 1158  1208  1258  1308  1358  1408  1458  1508  1558  1608  1658  1708  1758  1808  1858
এ 150  200  50  100  150  200  50  100  150  200  50  100  150  200  50
এম 4  4  5  5  5  5  6  6  6  6  7  7  7  7  8
এন 12  12  14  14  14  14  16  16  16  16  18  18  18  18  20
কেজি 15.4  15.9  16.4  16.9  17.3  17.9  18.5  19.1  19.7  20.3  20.9  21.5  22.1  22.7  23.3
স্ট্রোক 1600  1650  1700  1750  1800  1850  1900  1950  2000  2050  2100  2150  2200  2250
এল 1958  2008  2058  2108  2158  2208  2258  2308  2358  2408  2458  2508  2558  2608
এ 150  200  50  100  150  200  50  100  150  200  50  100  150  200
এম 8  8  9  9  9  9  10  10  10  10  11  11  11  11
এন 20  20  22  22  22  22  24  24  24  24  26  26  26  26
কেজি 24.5  25.1  25.7  26.3  26.9  27.5  28.1  28.7  29.3  29.9  30.5  31.1  31.7  32.3
স্ট্রোক 2300  2350  2400  2450  2500  2550  2600  2650  2700  2750  2800  2850  2900  2950  3000
এল 2658  2708  2758  2808  2858  2908  2958  3008  3058  3108  3158  3208  3258  3308  3358
এ 50  100  150  200  50  100  150  200  50  100  150  200  50  100  150
এম 12  12  12  12  13  13  13  13  14  14  14  14  15  15  15
এন 28  28  28  28  30  30  30  30  32  32  32  32  34  34  34
কেজি 32.9  33.5  34.1  34.7  35.3  35.9  36.5  37.1  37.7  38.3  38.9  39.5  40.1  40.7  41.3

উচ্চ গতির দীর্ঘ স্ট্রোক সিঙ্ক্রোনস বেল্ট স্লাইড টেবিল সঠিক অবস্থান সঙ্গে 4

     মোটর ভাঁজ বাম                    (একত্রিত করুনঃমিমি)
স্ট্রোক 50  100  150  200  250  300  350  400  450  500  550  600  650  700  750  800
এল 408  458  508  558  608  658  708  758  808  858  908  958  1008  1058  1108  1158
এ 200  50  100  150  200  50  100  150  200  50  100  150  200  50  100  150
এম 0  1  1  1  1  2  2  2  2  3  3  3  3  4  4  4
এন 4  6  6  6  6  8  8  8  8  10  10  10  10  12  12  12
কেজি 8.2  8.6  9  9.5  10  10.5  11  11.4  12  12.4  13  13.4  13.9  14.4  14.9  15.4
স্ট্রোক 850  900  950  1000  1050  1100  1150  1200  1250  1300  1350  1400  1450  1500  1550
এল 1208  1258  1308  1358  1408  1458  1508  1558  1608  1658  1708  1758  1808  1858  1908
এ 200  50  100  150  200  50  100  150  200  50  100  150  200  50  100
এম 4  5  5  5  5  6  6  6  6  7  7  7  7  8  8
এন 12  14  14  14  14  16  16  16  16  18  18  18  18  20  20
কেজি 15.9  16.4  16.9  17.3  17.9  18.5  19.1  19.7  20.3  20.9  21.5  22.1  22.7  23.3  23.9
স্ট্রোক 1600  1650  1700  1750  1800  1850  1900  1950  2000  2050  2100  2150  2200  2250  2300  2350
এল 1958  2008  2058  2108  2158  2208  2258  2308  2358  2408  2458  2508  2558  2608  2658  2708
এ 150  200  50  100  150  200  50  100  150  200  50  100  150  200  50  100
এম 8  8  9  9  9  9  10  10  10  10  11  11  11  11  12  12
এন 20  20  22  22  22  22  24  24  24  24  26  26  26  26  28  28
কেজি 24.5  25.1  25.7  26.3  26.9  27.5  28.1  28.7  29.3  29.9  30.5  31.1  31.7  32.3  32.9  33.5
স্ট্রোক 2400  2450  2500  2550  2600  2650  2700  2750  2800  2850  2900  2950  3000  3050
এল 2758  2808  2858  2908  2958  3008  3058  3108  3158  3208  3258  3308  3358  3408
এ 150  200  50  100  150  200  50  100  150  200  50  100  150  200
এম 12  12  13  13  13  13  14  14  14  14  15  15  15  15
এন 28  28  30  30  30  30  32  32  32  32  34  34  34  34
কেজি 34.1  34.7  35.3  35.9  36.5  37.1  37.7  38.3  38.9  39.5  40.1  40.7  41.3  419

উচ্চ গতির দীর্ঘ স্ট্রোক সিঙ্ক্রোনস বেল্ট স্লাইড টেবিল সঠিক অবস্থান সঙ্গে 5
